期冀以卓越、先進的功能、性能，為客戶提供最大的實惠。答案就是凌駕于超小型基本模型之上的FP0R。

UL/C-UL 、CE 、NK 已取得。

UL : Recognition認證(僅一部分型號)

UL : Listing認證(僅一部分型號)

NK : 帶RS485端口 除外

NK (日本海事協會)規格

總部設在日本的日本海事協會規格。根據鋼船規則的規定檢查船泊上使用的自動化機器以及設備，檢查合格給予型號承認。

特點

FP0R模擬量單元煥然一新

性能和功能都得以大幅提升

●高分辨率14bit（以往12bit）

高分辨率：12bit→14bit（模擬量輸入、輸出）高精度化：±0.6% → ±0.2%（25℃）對薄膜等的卷繞裝置實施張力控制、卷繞速度控制等，實現高精度的模擬量控制。

●還可用于FP0R系列以外的PLC

還可連接FPΣ、FP-X、FP-X0、FP-XH各系列來使用。

●可實現系統多通道化，可優化系統

輸入最多對應8ch。有助于實現系統的多通道化。

另外，還可對輸入/輸出進行自由組合，因此可優化系統。

●輸入可設定5種量程，輸出可設定6種量程

對應±10V、±5V、0～+10V、0～+5V、0～20mA這5種量程（輸出包括4mA~20mA在內，對應6種量程）。

對應±10V，從而可控制馬達的旋轉。

高度僅為90mm，寬度僅為25mm的控制單元。即使擴展至最大3臺，寬度也僅為100mm。

最小級別

超小型機身占用極小的安裝面積，為機械、設備、控制柜的小型化做出貢獻。

無電池、對所有數據進行備份

F型(FP0R-F32)內置了最新的設備“FRAM”，無需使用備份電池，即可自動地實時保持所有的數據。

● 長期休假過后，無需擔心休假期間數據的消失。

● 對于出口、移動到海外的裝置，無需進行電池更換的維護。

● 進行設備更換等時，可簡單地使閑置裝置恢復。

● 周末設備不啟動時的電源可OFF節省能源。

無需擴展單元，也可實現多軸(4軸)控制。

內置4軸脈沖輸出，因此無需擴展定位單元即可實現多軸電機控制。

超高速運算處理

超高速80ns/步(ST命令)

※0～3,000步、3,001步以上的情況下也可達到以往速度的1.5倍

(注1)擴展可能導致基本時間延長。

無擴展：0.2ms以下

有擴展：0.2ms以下＋(1×擴展單元數)ms

獨立大容量的注釋內存

便于程序的維護?管理。

標準配備編程口USB

編程簡單?方便?高速！生產效率提高。

充實的定位功能

實現豐富的專用命令的高精度定位控制。

大容量程序

程序容量32k步※1數據寄存器32k字※1

※1 : C10/C14/C16中16K步、數據寄存器12字。

定位

■JOG定位控制(命令F171)

在沒有目標值設定的情況下即可啟動。通過停止輸入來設置目標值，執行減速停止。

■加減速時間分別設定(使用指令F171,F172,F174,F175有效)

可分別設定加速時間、減速時間。

■速度變更(使用指令F171,F172有效)

在JOG運行、梯形控制過程中可通過外部信號來變更目標速度。

■脈沖頻率測定(指令F178)

對1個指令在指定時間內輸入的脈沖數進行計數，并計算頻率。

■內置4軸脈沖輸出(晶體管輸出型)點擊查看接近傳感器

可同時對2組2軸直線插補進行控制。

無需復雜的速度計算和程序，只要使用專用指令(F175)即可執行2軸直線插補。由于可同時執行2組控制，因此還可對XY兩個工作臺進行控制。

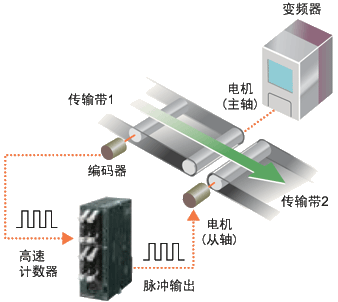

■高速計數器＋脈沖輸出

與梯形程序圖進行組合，通過高速計數器輸入來測量編碼器發出的脈沖信號，并根據這一信號來調整脈沖輸出的頻率，從而實現從軸對主軸速度的同步，構建相應的應用。

如上圖所示，通過編碼器脈沖計數來測量變頻器所控制的傳輸帶1的速度，并使電機(從軸)輸出與該速度相符的脈沖(JOG運行)，使得傳輸帶2的速度實現同步。

■內置多點PWM輸出(4ch)

FP0R脈沖輸出端口可作為PWM輸出端口使用。利用模擬電壓輸出可控制變頻器的速度。

網絡

■連接PLC(MEWNET-W0)

除FP0R以外，可與FPΣ、FP-X、FP2/FP2SH混合使用，無需使用程序即可最多在16臺PLC之間進行觸點、數據信息的共享。

■FP7 Web服務器功能

可通過Web瀏覽器來監控FP0R的工作情況

通過RS232C連接FP7和FP0R,并利用專用軟件(control Web Creator)進行設定，從而可通過計算機的Web瀏覽器來監控FP0R的工作情況。

■RS485串行通信

適用于Modbus RTU的主機/子機

在Eco市場獲得廣泛應用，空調、溫度、電力控制領域中發揮威力

●最多可連接99臺

需鏈接17臺以上的FP系列產品時，如使用Modbus功能代替MEWNET-W0，則最多可鏈接99臺。各FP0R均可用作主機和子機，因此通過用戶程序運行權標，即可建立多主機鏈接。

■RS232C通用串行通信

帶有RS232C端口的控制單元，還對應串行通信。

使用RS232C端口，可直接連接到觸摸屏和計算機上。另外，可輕松地實現與條形碼掃描儀等串口設備雙向數據傳輸。

※串口接線端口部通過S.R.G3端子進行連接。觸摸屏還可通過編程口進行連接。

※繼電器輸出型、晶體管輸出型的控制單元上均可帶RS232C串口。

■CC-Link從站單元

對應開放網絡CC-Link。最大16點輸入/16點輸出，可對4字?jǐn)?shù)據進行讀取/寫入。

其他便利的功能

點擊查看松下觸摸屏

■程序保護

?禁止上傳程序的設定

使用工具軟件FPWIN即可任意地禁止程序的上傳。關閉不正當?shù)膹?fù)制，保護客戶的重要程序。最適用于使用計算機來管理原始程序的操作人員。

?8位密碼

可輸入大小寫的英文字母和數字，因此約有218兆組合。連續三次輸入錯誤后需要電源重新上電。

最適用于需要通過FP0R上傳程序的操作人員。

■溫度調節

?使用PID指令(F356 EZPID)，僅需記述1行熱電偶單元指令，即可實現較難的PLC溫控程序。

?備有綜合精度±0.8℃(K,J,T范圍)4ch型、8ch型兩個機型。最多可連接3個單元，最大可實現24ch的高精度、多點PID控制。

■內置RTC實時時鐘(僅限T型)

可對年月日時分秒的數據進行處理?？墒苟ㄆ诘纳a(chǎn)信息、工作狀況的監控以及錯誤信息的履歷管理與時鐘數據相結合。

■中斷輸入

與掃描時間無關，可高速地讀取輸入信號，并瞬時地執行中斷程序?？捎行в糜诟呔鹊亩ㄎ豢刂坪团懦涣嫉拈y門控制?？稍谥袛噍斎胫兄付╔0～X7。

（僅C10為X0-X5)

■脈沖捕捉點擊查看傳感器光電開關

可捕捉10μs的脈沖輸入。可方便地捕捉對較小部品進行檢測等的傳感器信號。

■模擬量單元

模擬單元煥然一新。共有5大機型：模擬輸入4ch、8 ch 2機型、模擬輸出4ch、模擬輸入輸出 輸入2ch/輸出1ch、輸入4ch/2ch輸出 2機型。小型機身，實現14bit的高分辨率和±0.2%(25℃)的高精度。

■EEPROM數據保存(指令F12、P13)點擊查看可編程序控制器

FP0R的所有機型中均內置了EEPROM，可對數據進行電氣性改寫，無需供給電壓即可保持?jǐn)?shù)據。使用指令P13來寫入各種設定值、生產實績等，并進行保存。必要時可通過指令F12來讀取。

■RUN過程中下載程序(可寫入注釋)

即使FP0R正處于RUN模式中，設備正在工作，也可將離線時編輯的程序完整地下載到FP0R中。同時還可寫入注釋。無需因?yàn)楦鼡Q程序而停止生產。
