1臺設備兼顧節能和電力品質監控

UL 、CE 、CSA 、Korean KC 已取得。

CE : 低電壓指令, EMC指令

UL, CSA : NRTL認證(Certified by TüV Rheinland)

2017年2月

升級后更容易操作點擊查看可編程控制器

標準型?高功能型通用

累計有效電力達到0.01Wh時開始計量?？梢栽谑占芏痰闹芷趦?nèi)的數據時，變更后產品可以監測到現在的1Wh單位監測不到的變化，實現了對更細微變化的監控。

※僅支持RS485通信的讀出。畫面顯示上不會顯示0.01Wh的單位。

在RS485通信的通信速度（波特率）里追加了115,200bps、57,600bps，可以更快速的收集數據。

美觀的LCD背光燈，大畫面，統一顯示各相、總電力

即使是1mA起的小電流，也可顯示。點擊查看接近傳感器

可監控待機功率，為節能做出貢獻。

電源相同，單相2線的情況下，最多可同時測量3電路。

可連接DLL※記錄數據，并實現可視化。

另外，還可通過E-Mail將報警通報到手機等上。

※DLL是 Data Logger Light 的簡稱。

可直接連接已安裝的通用大容量CT(二次邊1A/5A型)，進行測量。

※不能使用電力監控表專用CT。請使用二次邊1A/5A CT。

電力監控表的測量精度不包含CT誤差。使用其他電力監控表系列進行測量時，需要使用2個CT，但是使用KW9M時，只需1個CT即可直接輸入，而測量精度也高于其他電力監控表系列。

使用可視化軟件，為能源管理提供支持。

通過對消費電力的分析幫助您提高設備利用效率。

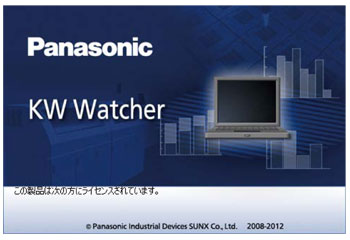

關于KW Watcher軟件的獲取敬請聯系各地營業分公司。

能源管理使DLL收集到的數據實現圖表化的軟件。

■ 設備累計用能柱狀圖、餅圖

■ 時間段、各設備用能比較圖

■ 數值顯示功能

■ 圖表自動更新功能

※使用KW Watcher時，不能同時將3相顯示為圖表(最多可顯示2個比較圖表。)

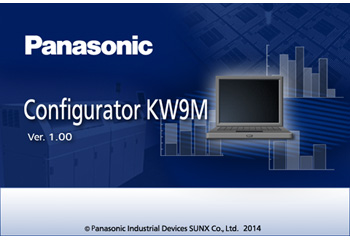

可以簡易地在PC上設置動作設定軟件Configurator KW9M

■KW9M 電力監控表各種設定值的確認、變更

因?yàn)榭梢酝瑫r(shí)對多臺KW9M電力監控表進行設定，節省了分別對每臺進行設定的時間。

讀取1臺KW9M電力監控表設定值，可以對其余的KW9M電力監控表進行拷貝。

可以選擇任意的寄存器號碼設定KW9M電力監控表。

■KW9M 電力監控表測量值的監控、記錄功能

實現任意測量項目的監控、記錄。

簡易需量功能。還對應海外需求!

當前需量或者預測需量達到已設定的需量目標值以上時，將會報警輸出，通知客戶，有助于削減電費。　

配備有國內需量、以IEC規格為準的兩種需量功能，在國外也可使用。

※KW9M標準型是依據IEC規格只搭載了需量測量功能。

系統構成示例

※請將簡易需量用作參考值。因該功能所使用的時刻為電力監控表的設定時刻，因此可能會與電力公司管理的30分鐘最大需求用電量(需量電度表)所顯示的時刻有所不同。

※還對應CT輸入(電力測量)。

諧波測量

各種變頻設備、熒光燈照明等均容易產生諧波。

造成精密機器等發生誤動作。

※KW9M標準型僅限搭載THD測量功能。

相間不平衡改善 [高功能型]

變壓器采用V形連接或者存在加熱器等不平衡時，易引起各相電壓不平衡，造成馬達等扭矩不足，發熱并壽命縮短。

如使用改進型，還可利用第四個CT測量N相。[高功能型]

配備I/O，對應各種輸入輸出[高功能型]

脈沖輸入2點

同時對電力量以外的數據(生產量、流量等)進行測量。

采用時鐘校準的觸發輸入，可實現時間同步。

脈沖輸出2點

采用PhotoMOS輸出，還可連接對應NPN輸入和PNP輸入的設備。

配備豐富的記錄功能

[高功能型]

※對于時間戳和電源品質，可利用通信讀取值，并進行確認。無法通過畫面顯示進行確認。

[標準型]
