LED?空冷型。線型開創新領域紫外線硬化裝置

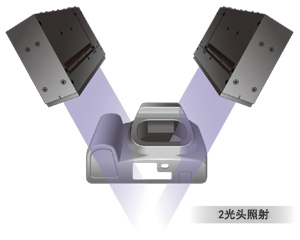

NEW 期待已久的搭載2光頭控制器登場

LED方式線型UV照射器 UD40

特點

UV強度高達4,600mW/cm2

采用松下獨創的LED，從而實現※4,600mW/cm2的UV強度。

※波長：385nm、照射距離：10mm

波長：365nm型／385nm型的產品陣容。

空冷方式

由于通過風扇進行冷卻，因此無需水冷設備。

設備體積不會變大，可提高安裝的自由度。

點擊查看運動控制系統

尺寸種類豐富

備有6種長度，可對應各種用途。

小型化產品，提高安裝的自由度

小型化，可節省空間。

還能提高安裝場所的自由度。

為什么UV強度能達到那么高？

理由1

采用獨特的冷卻構造，最大限度地發揮LED所具備的能力，并進一步實現小型化。

點擊查看特殊用途傳感器

理由2

采用獨特的光學設計，從而提高集光密度。還能進一步實現長距離照射。

靈活的UV照射模式

按照模塊來控制UV強度

可以對光頭內部的模塊進行分別控制，因此可按照工件的形狀進行UV照射，對于不需要UV照射的部位，可熄滅LED，從而可降低消耗功率。

■UV照射模式例(模塊數：6)

UV照射的穩定性

不會出現樹脂硬化不良和粘結錯誤溫度反饋控制

UV照射精度達到±5%內。(UV強度設定為80%)

通常，LED溫度上升后，UV照射輸出會下降。UD40系列配備有獨立開發的光頭冷卻構造，從而抑制LED溫度的上升。光頭內部內置有溫度傳感器，始終監控溫度，并進行反饋，輸出80%以下的情況下，精度達到±5%內，實現了卓越的UV照射穩定性。最適用于高品質、精密的粘結用途。

■代表特性(25℃周圍溫度)

※1 100%的輸出設定用100來表示。

外部訪問控制

利用外部設備來控制UV照射。

可僅在所需要的時間內進行UV照射。

可利用PLC等外部設備發出的并行信號來控制光頭的UV照射。

(注1) : 從外部信號ON到能夠到達UV照度的設定值最長需要500msec.。（為防止電流過載）

使用時間?溫度顯示功能

LED更換時間以及一旦發生溫度異常時的通知

對光頭內部的LED模塊的亮燈時間進行計數，根據需要來設定LED的更換時間，通過控制器的外部輸出，和面板顯示來告知。

另外，由于光頭內部內置有溫度傳感器，因此還可顯示運行中的LED溫度。

一旦發生溫度異常，將通過外部輸出和面板顯示來發出警告。

可放心使用，并提高生產性。

超長光源壽命和經濟實惠的LED方式

使用LED方式，無需頻繁地更換備品。

與燈泡方式相比，LED方式具有光源壽命超長的絕對優勢。燈泡壽命約為1,500小時※1，而LED的推斷壽命約為15,000小時※2。

并且，與通常點亮的燈泡方式不同，LED可實現僅在需要時進行UV照射。照射ON/OFF時間比為1:4(工序準備時間＝5、照射時間＝1)的情況下，相當于約75,000小時※2，可大幅度地削減運行成本和維護工時。

※1本公司直管型

※2使用環境溫度＝＋25℃

1個LED模塊的消耗功率低至100W

有助于削減運行成本、削減CO2!

即使1個光頭的6個塊亮燈，最大消耗功率也僅為650W(AC 200V時)，為消耗功率和CO2的削減做出貢獻。對比燈泡方式，因產生的熱量較少，因此即使是在狹小的無塵室內使用，室溫也不會有很高的上升，可削減空調所消耗的功率。

符合CE、RoHS等要求的環保產品

LED方式如同燈管方式，光源中不含水銀。符合CE認證、RoHS指令、電子信息產品污染控制管理辦法(中國版RoHS)的要求，可放心使用（廢棄時，請作為產業廢棄物，采取適當?shù)奶幚矸椒ǎ?/span>
